काम करने का सिद्धांत
इन्फ्रारेड टच स्क्रीन काम करती है

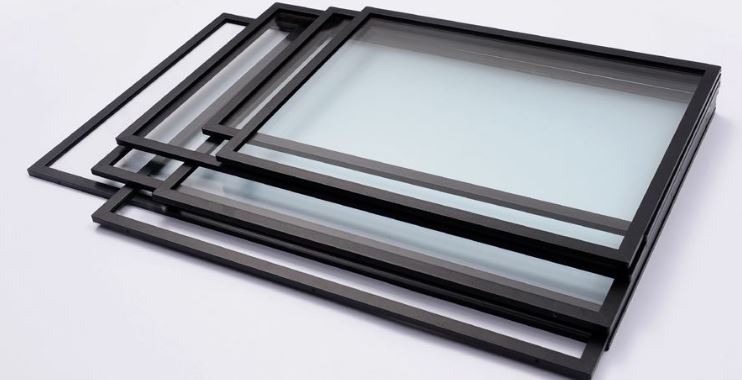

इंफ्रारेड टच स्क्रीन एक इंफ्रारेड मैट्रिक्स है जिसे स्क्रीन के सामने X और Y दिशाओं में सघन रूप से रखा गया है। लगातार स्कैन करके कि क्या इंफ्रारेड किरणें ऑब्जेक्ट द्वारा ब्लॉक की जाती हैं और उपयोगकर्ता के स्पर्श का पता लगाती हैं। जैसा कि नीचे दिए गए चित्र में दिखाया गया है, इस प्रकार की टच स्क्रीन डिस्प्ले के सामने एक बाहरी फ्रेम से सुसज्जित है, और एक सर्किट बोर्ड बाहरी फ्रेम में डिज़ाइन किया गया है, ताकि इन्फ्रारेड ट्रांसमिटिंग ट्यूब और इन्फ्रारेड रिसीविंग ट्यूब की व्यवस्था की जाए स्क्रीन के चार तरफ, और अवरक्त मैट्रिक्स जो क्षैतिज और लंबवत रूप से एक-दूसरे से जुड़ा हुआ है, एक-एक करके बनता है। प्रत्येक स्कैन के बाद, यदि सभी अवरक्त ट्यूब सुलभ हैं, तो हरी बत्ती चालू है, यह दर्शाता है कि सब कुछ सामान्य है।
जब एक स्पर्श होता है, तो उंगली या अन्य वस्तु स्थिति से गुजरने वाली क्षैतिज और ऊर्ध्वाधर अवरक्त किरणों को अवरुद्ध कर देगी। जब टच स्क्रीन स्कैन करता है और पाता है कि एक अवरक्त प्रकाश अवरुद्ध है, तो लाल प्रकाश चालू है, यह दर्शाता है कि अवरक्त प्रकाश अवरुद्ध है, एक स्पर्श हो सकता है, और तुरंत दूसरे में बदल जाता है निर्देशांक फिर से स्कैन किए जाते हैं। यदि कोई अन्य अक्ष पाया जाता है, तो एक इन्फ्रारेड ब्लॉक भी होता है, और पीली रोशनी चालू होती है, यह दर्शाता है कि स्पर्श का पता चला है, और दो अवरक्त जाल की स्थिति को अवरुद्ध पाया जाता है, मेजबान को सूचित किया जाता है, और स्थिति स्क्रीन पर स्पर्श बिंदु की गणना गणना के माध्यम से की जाती है।
इन्फ्रारेड टच स्क्रीन उत्पादों को दो प्रकारों में विभाजित किया जाता है: बाहरी और अंतर्निहित। बाहरी माउंटिंग विधि बहुत सरल है, और यह सभी टच स्क्रीन पर स्थापित करने के लिए सबसे सुविधाजनक है, जब तक कि फ्रेम को गोंद या डबल-पक्षीय टेप के साथ डिस्प्ले के सामने तय किया गया है। एंटू इलेक्ट्रॉनिक बाहरी टच स्क्रीन को भी निशान को छोड़ने के बिना आसान हटाने के लिए हुक द्वारा प्रदर्शित किया जा सकता है। [1]
तकनीकी विशेषताओं
इन्फ्रारेड टच स्क्रीन तकनीक सुविधाएँ
एक इन्फ्रारेड टच स्क्रीन का लाभ यह है कि इसे एक उंगली, एक कलम या किसी भी वस्तु से स्पर्श किया जा सकता है जो प्रकाश को अवरुद्ध करता है। इन्फ्रारेड टच स्क्रीन का नुकसान यह है कि यह गोलाकार डिस्प्ले पर इस्तेमाल होने पर अच्छा नहीं है। इसका कारण यह है कि इन्फ्रारेड झंझरी मैट्रिक्स जिस पर काम आधारित है स्पष्ट रूप से उसी विमान पर सुरक्षित करने की आवश्यकता है। इसलिए, सच्चे इंडक्टिव टच के वर्किंग प्लेन में कर्व्ड डिस्प्ले स्क्रीन से बड़ी दूरी होती है। अंतराल, विशेष रूप से कोनों पर, लेकिन यह नुकसान फ्लैट पैनल डिस्प्ले पर मौजूद नहीं है, जैसे कि लिक्विड क्रिस्टल डिस्प्ले।
यह कहा जा सकता है कि इसका उपयोग फ्लैट पैनल डिस्प्ले पर किया जाता है, और इन्फ्रारेड टच स्क्रीन के काफी फायदे हैं। इन्फ्रारेड डिटेक्शन तकनीक इन्फ्रारेड एमिशन ट्यूब और इन्फ्रारेड रिसीविंग ट्यूब (इन्फ्रारेड पेयर ट्यूब के रूप में संदर्भित) का उपयोग करके एक साधारण इन्फ्रारेड डिटेक्शन मेथड प्राप्त कर सकती है।
जब तक कोई वस्तु अवरक्त जोड़ी ट्यूबों के बीच संबंध को अवरुद्ध करती है, तब तक संकेत तेजी से गिरता है, इसलिए अवरक्त किरणें वस्तु के रुकावट का पता लगा सकती हैं, और व्यापक रूप से सिस्टम में उपयोग की जाती हैं जैसे कि एंटी-चोरी सिस्टम, स्वचालित संवेदन प्रणाली और काउंटर। ।

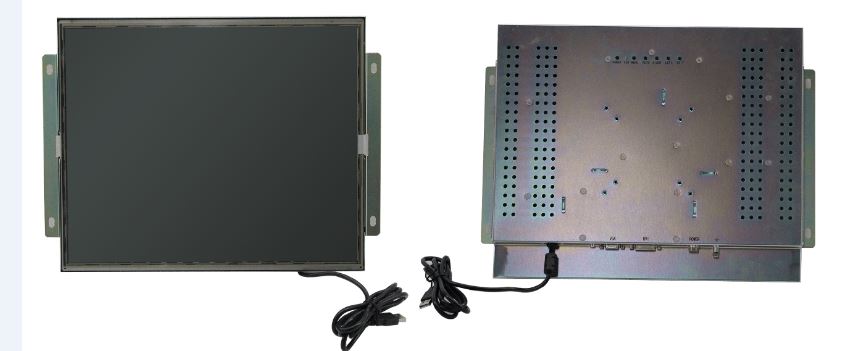

Anrecson IR टच स्क्रीन मॉनीटर, आकार 10.4-32 "से उपलब्ध कराते हैं, इसलिए यदि आप आवश्यकता को पूरा करते हैं, तो pls हमसे संपर्क करने में संकोच नहीं करते ।23@anrecson.com (फ्रैंक: बिक्री प्रबंधक)
